擋圈的作用全面分析，教你選擋圈規格

2019-9-12 10:40| 發布者: 177177| 查看: 6337| 評論: 0

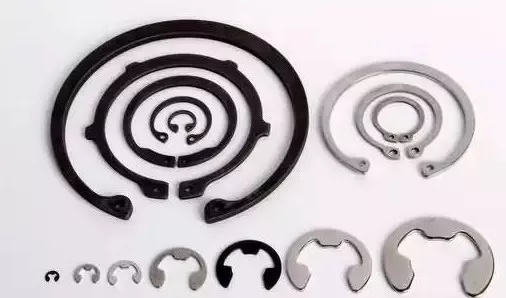

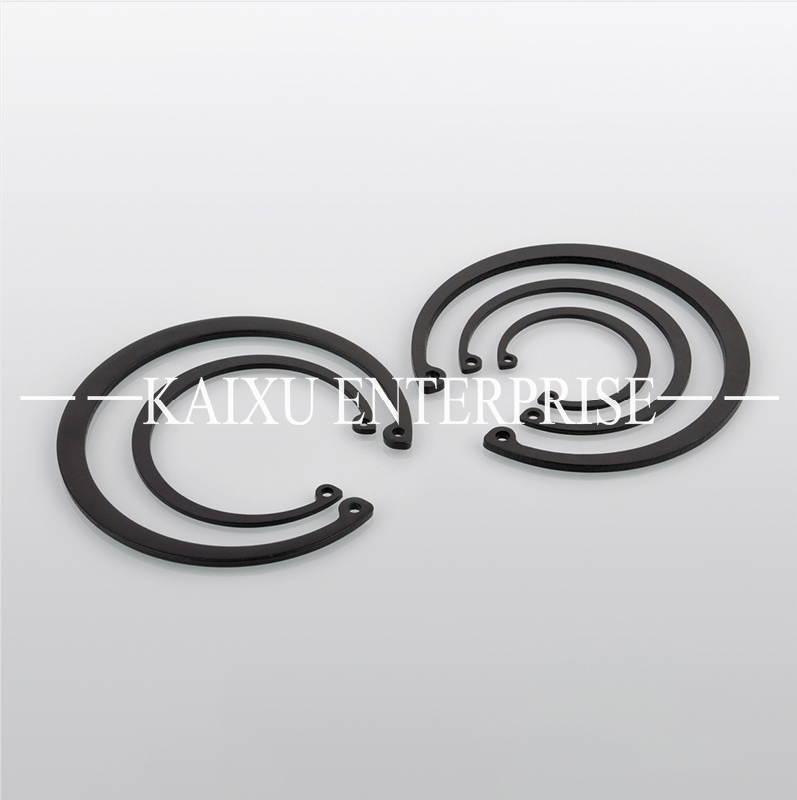

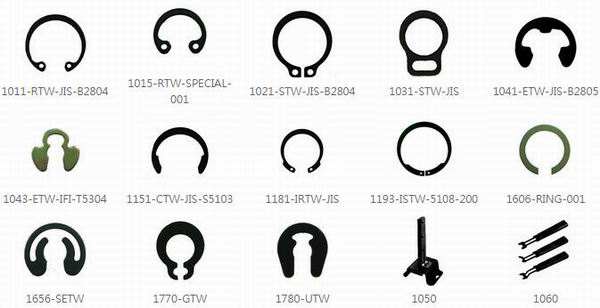

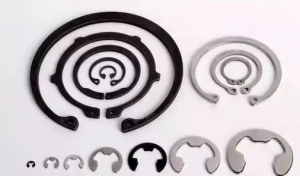

擋圈分為平擋圈、斜擋圈、中擋圈，細節可分鋼絲擋圈、孔用擋圈、軸用擋圈、軸端擋圈、鋼絲擋圈，其中特殊的有小截面帶擋圈U型圈DUB。擋圈規格材料一般用聚四氟乙烯，其優點工作精密度高，且耐化學品性能優異，可用于幾乎所有的介質，無硬化破損現象，其次機械運作摩擦力小和無吸水性，抗老化程度特好。其次介質可溶于液壓油、阻燃液、水、氣，廣泛應用于移動式液壓設備、伸縮缸、工業液壓。擋圈主要是起到軸向固定的作用，起到防止O形圈發生‘擠出’現象，其中圓錐面加擋圈固定有較高的定心度。滾動軸承的擋圈就相當于一個活動的擋邊，是用來擋滾子用的，方便安裝。

擋圈雖小，很多產品卻離不開它

1、緊固作用，軸用擋圈是一種重要的緊固件,其在高轉速下的服役性能直接影響機械設備運行的可靠性。本文通過對非等徑軸用擋圈旋轉過程中的離心力分布進行理論分析,并對軸用擋圈與軸的初始接觸狀況進行仿真與實驗分析,發現軸用擋圈徑向最厚處所受離心力最大,其與軸的接觸狀態可簡化為三點接觸,由此提出了軸用擋圈與軸之間的最先脫離點假設以及相應的徑向失效判據。

2、擋圈還可以起到密封作用，密封元件里有一種那么一種密封件名為擋圈，可與橡膠密封件組合搭配成一種組合密封圈。且顧名思義就是有一定的阻擋作用，愛密特密封件告訴您一般用在軸承、軸與通孔基座的配合中配合使用，主要作用就是為了防止軸承、軸脫落，固定軸或軸承的橫向移動，以達到工作條件，擋圈密封件主要是起到軸向固定的作用，其中圓錐面加擋圈固定有較高的定心度。可在軸上零件作為軸向固定和周向固定（軸肩或軸環固定、用軸端擋圈或圓錐面固定、用軸套固定、用圓螺母固定、用彈性擋圈固定

3、擋圈可以保護軸件，圈本體位于導油孔開口端的內壁上設有第一導角，導油孔開口處設有導油槽。本實用新型專利技術通過設置導油孔，使?jié)櫥土鞯睫D軸與擋圈本體內壁的接觸面上，減小轉軸與擋圈本體內壁的摩擦力，從而減小轉軸和擋圈本體內壁的摩擦損耗。中徑端呈錐環體結構，具有較高的定心度，加強了擋圈本體的軸向固定作用。

4、擋圈制造簡單，擋圈是常用的機械零件，它有規范的設計標準，其主要作用是緊固在軸上的圈形機件，可以防止裝在軸上的其他零件竄動，屬于一種緊固件。國標中，不用規格的擋圈的厚度要求隨規格的增大而階段性的增大。
